产品简介
工作原理
2SK系列双级水环式真空泵工作原理：

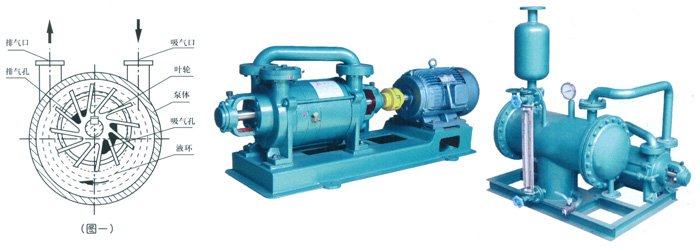

叶轮偏心地安装在泵体内，（如图一所示），当叶轮按图示方向旋转时，水受离心力的作用向四周甩出，形成了一个与泵腔形状相似的等厚度的封闭的水环，叶轮轮毂与水环知检构成了多个月牙形空间。在图一右侧，相邻两叶片间的月牙形空间不断增大，气体不断被吸入；在图一的左侧，相邻两叶片间的月牙形空间不断缩小，吸入的气体不断被压缩，压力不断增大。当压力大与外界大气压时，气体经排气孔排出，排出的气体经排气管排入大气中。泵在连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到抽气的目的。
型号及主要技术参数
| 型号\参数 | 抽气速率 m³/min | 极限压力 Pa | 电机功率 Kw | 泵转速 r/min | 供水量 L/min | 吸排气 管口径 | 重量 Kg |
| 2SK-1.5A 2YK-1.5A | 1.5 | 3.3×10³ | 4 | 1440 | 10-15 | φ40 | 200 |
| 2SK-3A 2YK-3A | 3 | 3.3×10³ | 7.5 | 1440 | 15-20 | φ40 | 290 |
| 2SK-6A 2YK-6A | 6 | 3.3×10³ | 15 | 1460 | 25-35 | φ50 | 480 |
| 2SK-12A 2YK-12A | 12 | 3.3×10³ | 22 | 970 | 40-50 | φ100 | 989 |
| 2SK-20A 2YK-20A | 20 | 3.3×10³ | 37 | 740 | 60-80 | φ125 | 2118 |
| 2SK-30A 2YK-30A | 30 | 3.3×10³ | 55 | 740 | 70-90 | φ125 | 2480 |
本产品复合《JB/T7255-94》
注：表中所列技术参数为下列规定条件下所测量得到：
1、大气压力为0.1013Mpa
2、进水温度为15℃
3、吸入空气温度为20℃-25℃
4、空气湿度为70%
5、供水量是极限压力为5×104Pa时的数值
6、抽气速率偏差±10%
应用范围及特点
2SK水环式真空泵，广泛适用于化工机构、石油、轻工、医药、食品等工业行业用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器中形成一定的真空度。常用于真空蒸发、真空浓缩、真空干燥、真空过滤、真空送料等工艺过程。
泵采用特殊材料制造时，允许抽除部分带有少量腐蚀性的气体。
采用防爆电机时，遵守相应的安全规则下，可抽除一般的易燃易爆性气体。本水环泵采用机构密封结构，具有结构紧凑、密封性好、使用可靠、装拆方便，维修简单等特点。

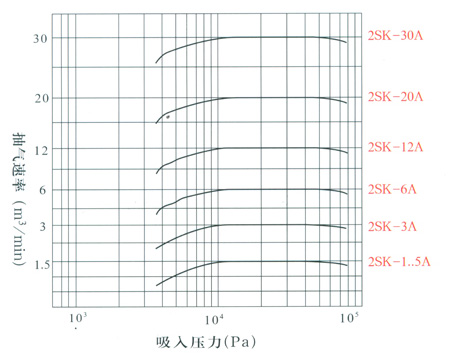

特性曲线

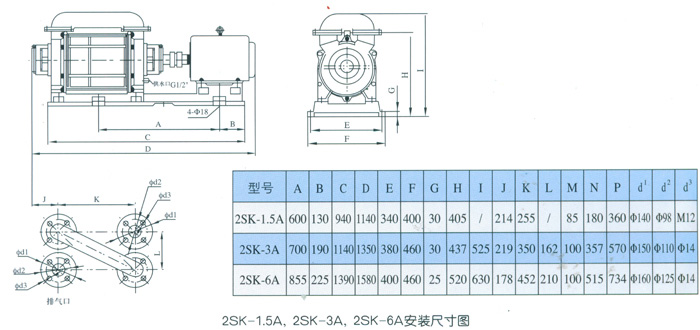

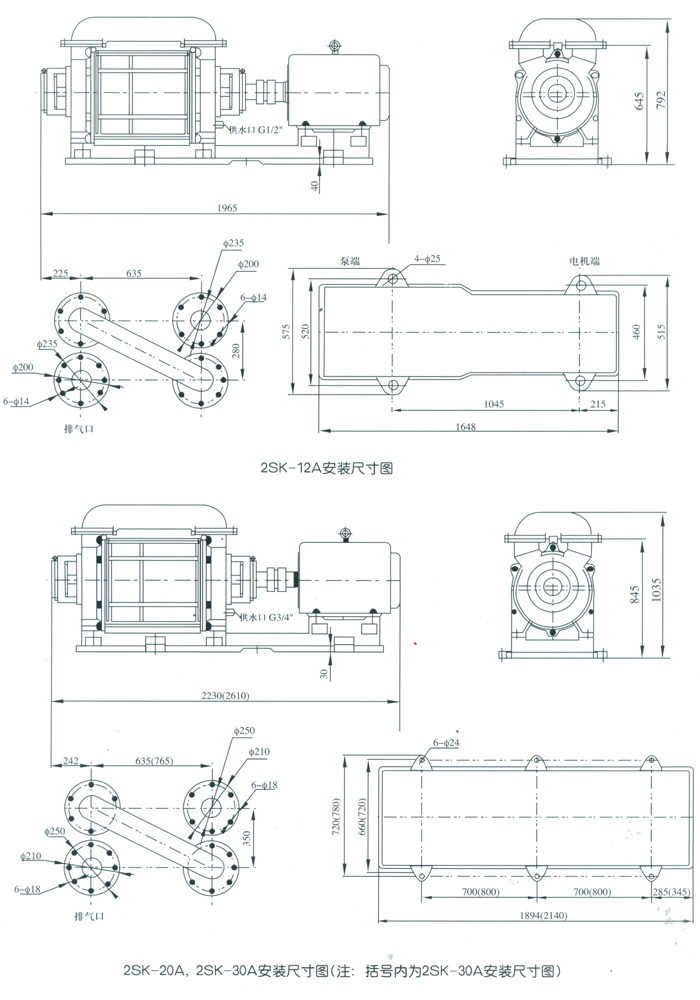

安装尺寸图
